4422A多通道射頻錄制回放儀能夠在現場錄制未經解調或修改的“實時（原始）射頻信號"。通過在實驗室回放錄制數據，可以在實驗室獲得與現場相同的射頻信號。該設備適用于車載電視接收器的現場仿真測試。

產品概述

該設備能夠在現場錄制未經解調或修改的“實時（原始）"射頻信號。通過在實驗室回放錄制數據，您可以在實驗室獲得與現場相同的射頻信號

（※1）該設備支持4路分集射頻信號錄制，因此非常適用于車載電視接收器的現場仿真測試。

※ 此設備同樣支持單路射頻信號（單一）和雙路射頻信號（2分集）錄制模式。

4422A多通道射頻錄制回放儀產品功能

● 小巧機身

錄制與回放4路分集信號的功能集成于單機之中，機身小巧輕便。設備需連接電腦進行操作

● 寬廣頻率范圍

頻率范圍：100kHz～30MHz 及 30MHz～1006MHz（^※2）

帶寬可選：1MHz、8MHz、24MHz、30MHz（僅100kHz～30MHz范圍支持30MHz帶寬）

● 大容量固態存儲

內置1TB固態硬盤（SSD）

● 直流供電

支持DC+12V直流電源供電

● 高速數據傳輸接口

配備eSATA端口與USB3.0端口。

● 頻譜顯示功能

可通過此功能實時查看錄制信號的頻譜

● 低噪聲放大器

錄制弱信號時，此功能可將信號劣化程度降低。

● 自動校準功能

在錄制射頻信號時，該設備通過此功能自動設置合適的錄制信號電平。

● 配備GPS模塊

設備配備GPS模塊，因此當前位置信息也會與捕獲數據一同被記錄。

● 日程記錄功能

通過設定時間，該設備可自動在指定時刻開始錄制。因此，當需要在午夜錄制測試廣播時，無需人工啟動錄制功能。

※1 該設備用于高頻信號分析、接收機質量測試等用途制造。

※2 根據錄制時的帶寬，該設備的頻率范圍存在限制。

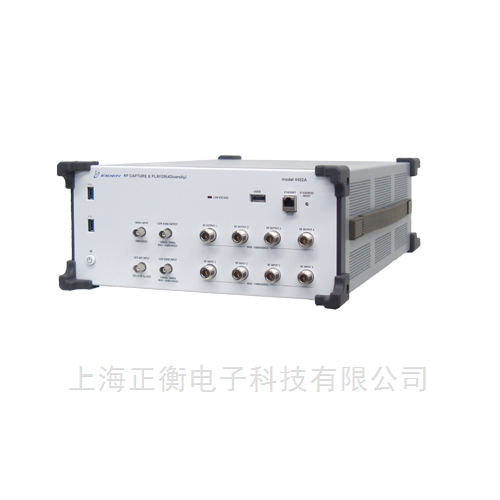

射頻捕捉與播放器（4路）

單臺設備實現4路射頻信號的錄制與回放

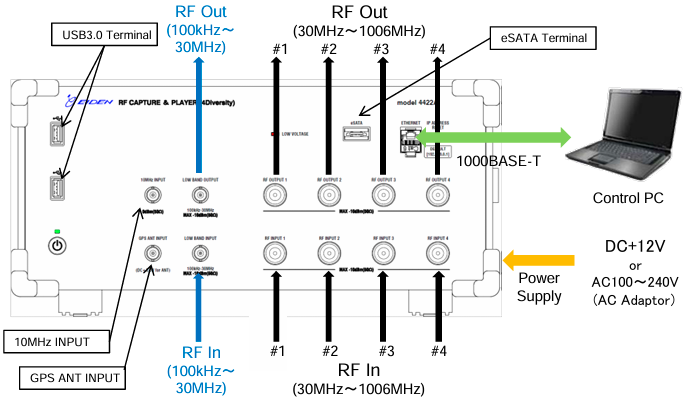

● 系統組成

● 錄制時間

（SSD：1TByte）

● 規格
